GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

歡迎來到上海奔來金屬材料有限公司 全國熱線:400-658-2728 請(qǐng)登錄 | 免費(fèi)注冊(cè) | 聯(lián)系我們 | 設(shè)為首頁

奔來資訊
產(chǎn)品中心 /page.html

您當(dāng)前位置：首頁 > 產(chǎn)品中心 >>  高溫鎳合金 >>  日本冶金
日本冶金NAS HX板材、圓棒【NAS HX現(xiàn)貨】
發(fā)布時(shí)間:2024-04-29 19:04:17 | 瀏覽次數(shù)：


NAS HX(UNS N06002)——與Hastelloy® X相匹敵的合金——是固溶強(qiáng)化型鎳基耐熱合金，在1200℃高溫下仍具有極高的強(qiáng)度和耐氧化性。由于具有極佳的加工性和焊接性，廣泛用應(yīng)用于燃?xì)鉁u輪構(gòu)件和各種加熱爐部件等。本公司可供應(yīng)合金現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

上海奔來金屬報(bào)價(jià)

化學(xué)成分

JIS H4551 / NW6002

  C Si Mn P S Ni Cr Mo Co W Fe B
最小 0.05 ― ― ― ― ― 20.5 8.0 0.5 0.2 17.0 ―
最大 0.15 1.0 1.0 0.040 0.030 殘 23.0 10.0 2.5 1.0 20.0 0.010

ASTM B435 / UNS N06002

  C Si Mn P S Ni Cr Mo Co W Fe B
最小 0.05 ― ― ― ― ― 20.5 8.0 0.5 0.2 17.0 ―
最大 0.15 1.00 1.00 0.04 0.03 殘 23.0 10.0 2.5 1.0 20.0 ―

SAE AMS 5536

  C Si Mn P S Ni Cr Mo Co W Fe B
最小 0.05 ― ― ― ― ― 20.50 8.00 0.50 0.20 17.00 ―
最大 0.15 1.00 1.00 0.040 0.030 殘 23.00 10.00 2.50 1.00 20.00 0.010



物理性能

比熱(J/kg?K) 434
電阻率(μΩ?cm) 113
熱傳導(dǎo)率(W/m?K) 10.9
平均熱膨脹系數(shù)(10-6/℃) 25–200℃ 13.9
25–400℃ 14.5
25–600℃ 15.0
25–800℃ 15.9
25–1000℃ 16.7
縱向彈性模量(MPa) 19.5 x 104
強(qiáng)磁性 無
熔點(diǎn)(℃) 1290-1365



機(jī)械性能

室溫機(jī)械性能

JIS H4551 / NW6002

0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
≧ 245 ≧ 660 ≧ 35 ― ―

ASTM B435 / UNS N06002

0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
≧ 240 ≧ 655 ≧ 35 ― ―

SAE AMS 5536

0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
≧ 310 ≧ 724 ≧ 35 ― ―



  0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
熱軋板 6mmt 388 772 40 ― 204
冷軋板 1.2mmt 369 777 45 183 ―

沖擊值

  時(shí)效處理?xiàng)l件 試驗(yàn)溫度(℃) 沖擊值(J/cm2)
固溶處理材料 成品狀態(tài) -196 138
-78 162
室溫 184
固溶處理后時(shí)效處理材料 816℃ for 50 hr 室溫 53
816℃ for 150 hr 室溫 45
816℃ for 500 hr 室溫 41

高溫強(qiáng)度

高溫特性

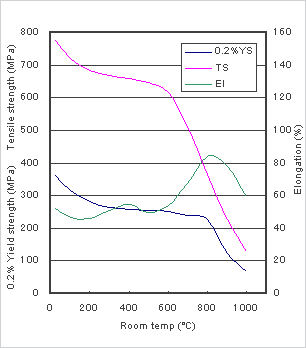

高溫短時(shí)間拉伸試驗(yàn)

Image: 高溫特性

蠕變斷裂試驗(yàn)結(jié)果

SAE AMS 5536

試驗(yàn)溫度(℃) 試驗(yàn)負(fù)荷(MPa) 斷裂時(shí)間(hr) 斷裂伸長(%)
816 110 24 8

示例

  試驗(yàn)溫度(℃) 試驗(yàn)負(fù)荷(MPa) 斷裂時(shí)間(hr) 斷裂伸長(%)
熱軋板 35t 816 110 63 76
熱軋板 12t 816 110 77 97
冷軋板 3t 816 110 93 79
冷軋板 1.2t 816 110 67 74



朔性加工性

可成形性

下表為NAS HX(板厚1.5mm，固溶處理，No.2B精加工材料)的可成形性試驗(yàn)結(jié)果。

杯突值(mm) 極限拉伸比
10.3 2.10

可彎曲性

下面為NAS HX(板厚3mm，固溶處理，No.28B精加工材料)的彎曲試驗(yàn)結(jié)果。彎曲半徑為 2t(t為公稱板厚)，彎曲角度為180°。

Image: 未開裂



熱處理

NAS HX的推薦固溶處理溫度為1149℃～1177℃。(1149℃～1177℃為SAE AMS5536中規(guī)定的固溶處理溫度。)
為了抑制析出物生成，熱處理后必須急冷。

朔性加工性

NAS HX推薦熱加工溫度范圍為982～1177℃。

NAS HX很容易進(jìn)行冷加工。但與標(biāo)準(zhǔn)奧氏體不銹鋼相比，加工時(shí)需要施加更大的力度。

不管是任何加工工藝，為了獲得良好的蠕變性能，加工后必須先進(jìn)行固溶處理然后才能使用。

焊接性

NAS HX具有良好的焊接性，與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可進(jìn)行TIG焊接、MIG焊接以及手工電弧焊。

用途

燃?xì)鉁u輪的燃燒缸、補(bǔ)燃器錐管以及其它各種部件、加熱爐的風(fēng)扇、轉(zhuǎn)筒、拖盤、金屬件以及其它各種部件等。


關(guān)于奔來

公司新聞

產(chǎn)品中心

服務(wù)中心

企業(yè)二維碼
上海奔來金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號(hào)：滬ICP備16023899號(hào)-1 合作伙伴：上海奔來金屬 上海工商		 網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
