機械性能
固溶熱處理
JIS G4312 / SUH 660
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRB)
|
備注
|
|
―
|
≦ 730
|
≧ 25
|
≦ 91
|
|
AMS 5525 / UNS S66286
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRB)
|
備注
|
|
―
|
≦ 724
|
≧ 25
|
≦ 90
|
板厚1mm以上
|
示例
|
|
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRB)
|
備注
|
|
冷軋板
|
344
|
665
|
40
|
86
|
0.2%屈服應力為參考值
|
固熔熱處理后時效處理材料
JIS G4312 / SUH 660
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRC)
|
備注
|
|
≧ 590
|
≧ 900
|
≧ 15
|
≧ 24
|
|
AMS 5525 / UNS S66286
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRC)
|
備注
|
|
≧ 655
|
≧ 965
|
≧ 15
|
24-35
|
板厚1mm以上
|
|
|
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRC)
|
備注
|
|
冷軋板
|
774
|
1099
|
25
|
32
|
-
|
加工硬化特性

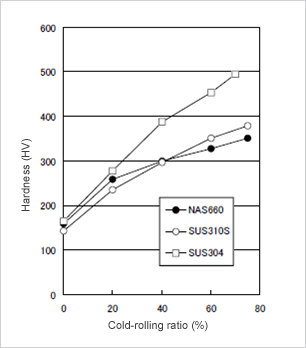

NAS 660的加工硬化特性與S310S相同，可進行與S310S一樣的冷加工。
時效硬化特性

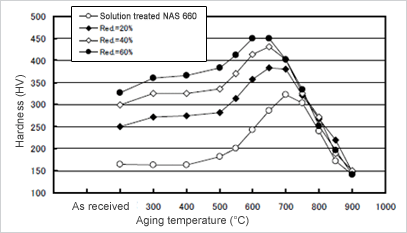

下圖為在各個溫度條件下保持16hr時后的NAS 660時效硬化程度。固溶熱處理材料在700℃左右的溫度下進行熱處理，可獲得最高的硬度，冷軋材料可以在在更低的溫度條件下獲得最高的硬度。
高溫強度

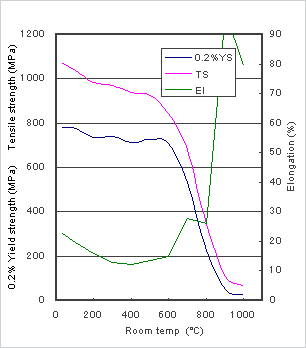

高溫短時間拉伸試驗
蠕變強度
對固溶熱處理材料進行時效處理(720℃×16hr)后得到的試驗值示例。
|
|
試驗溫度(℃)
|
斷裂強度(N/mm2)
|
延伸率(%)
|
蠕變強度(N/mm2)
|
|
0.5%總應變
|
1.0%總應變
|
|
a) 100 hr 強度特性
|
538
|
689
|
3
|
559
|
634
|
|
593
|
562
|
3
|
525
|
551
|
|
649
|
434
|
5
|
365
|
414
|
|
704
|
304
|
12
|
207
|
244
|
|
732
|
241
|
28
|
―
|
―
|
|
816
|
90
|
55
|
―
|
―
|
|
b) 1000 hr 強度特性
|
538
|
599
|
3
|
537
|
585
|
|
593
|
490
|
3
|
469
|
482
|
|
649
|
317
|
9
|
241
|
282
|
|
704
|
207
|
24
|
―
|
155
|
|
732
|
148
|
35
|
―
|
―
|
|
816
|
58
|
―
|
―
|
―
|
耐腐蝕性
高于SUS 304(標準奧氏體不銹鋼)，在時效熱處理后也保持不變。
用點蝕電位來評價耐點腐蝕性能
|
合金
|
處理
|
耐點腐蝕
|
|
NAS 660
|
固溶熱處理材料
|
0.37V
|
|
時效熱處理材料
|
0.38V
|
|
SUS 304
|
固溶熱處理材料
|
0.28V
|
熱處理
NAS 660為沉淀析出硬化合金，如在固溶處理后進行時效處理，可提高強度，發(fā)揮出其特性。一般進行如下所示的二級熱處理。
-
固溶熱處理 980℃，保持后油冷或水冷
-
時效硬化處理 720℃，保持16小時后空冷
固溶處理的冷卻方法應采用油冷或水冷，薄板時也可進行空冷。
如果時效處理溫度、保持時間等因素不夠恰當時，有時無法獲得目標強度，必須加以注意。
原則上出貨狀態(tài)是以固溶熱處理后的狀態(tài)出廠。
焊接性
對于薄板，可在與奧氏體不銹鋼相同條件下進行點焊、TIG焊接、MIG焊接以及手工電弧焊。
切削性
切削性略優(yōu)于標準奧氏體不銹鋼。切削時雖然可用高速鋼工具，但應盡量使用超硬合金工具，必須將推進速度調(diào)慢，加大切削深度。
用途
NAS 660主要用于噴氣飛機發(fā)動機、燃氣渦輪以及渦輪增壓器部件等有高溫強度要求的用途。
