GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

歡迎來到上海奔來金屬材料有限公司 全國熱線:400-658-2728 請登錄 | 免費注冊 | 聯(lián)系我們 | 設(shè)為首頁

奔來資訊
產(chǎn)品中心 /page.html

您當前位置：首頁 > 產(chǎn)品中心 >>  高溫鎳合金 >>  日本冶金
日本冶金NAS 800板材、圓棒【NAS800現(xiàn)貨】
發(fā)布時間:2024-04-29 19:08:28 | 瀏覽次數(shù)：


NAS 800(NCF 800，UNS N08800)——與Incoloy® 800相匹敵的合金——屬于高鎳耐熱鋼，在高溫環(huán)境下具有良好的強度和耐腐蝕性、耐氧化性。成分組織接近于奧氏體不銹鋼，且具有與Inconel®合金相當?shù)奶匦?。本公司可供?span>合金現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

上海奔來金屬報價

化學成分

JIS G4902 / NCF 800

  C Si Mn P S Ni Cr Cu Al Ti Fe
最小 ― ― ― ― ― 30.00 19.00 ― 0.15 0.15 ―
最大 0.10 1.00 1.50 0.030 0.015 35.00 23.00 0.75 0.60 0.60 Bal.

ASTM B409 / UNS N08800

  C Si Mn P S Ni Cr Cu Al Ti Fe
最小 ― ― ― ― ― 30.0 19.0 ― 0.15 0.15 39.5
最大 0.10 1.0 1.5 ― 0.015 35.0 23.0 0.75 0.60 0.60 ―

EN10095 / 1.4876

  C Si Mn P S Ni Cr Cu Al Ti Fe
最小 ― ― ― ― ― 30.00 19.00 ― 0.15 0.15 ―
最大 0.12 1.00 2.00 0.030 0.015 34.00 23.00 ― 0.60 0.60 ―



物理性能

比熱(J/kg?K) 460
電阻率(μΩ?cm) 99
熱傳導率(W/m?K) 12.6
平均平均熱膨脹系數(shù)(10-6/℃) 25–200℃ 15.9
25–400℃ 16.8
25–600℃ 17.3
25–800℃ 18.1
縱向彈性模量(MPa) 19.7 x 104
居里點(℃) -115
強磁性 無
熔點(℃) 1357-1385

高溫特性

  熱傳導率
(W/(m?K)) 		平均熱膨脹系數(shù) 彈性模量
(GPa)
室溫 12.6 ― 197
100℃ 14.1 14.6 193
200℃ 16.1 15.9 187
300℃ 17.8 16.4 180
400℃ 19.3 16.8 173
500℃ 20.6 17.0 167
600℃ 23.2 17.3 159
700℃ 24.4 17.7 152
800℃ 25.1 18.1 145
900℃ 25.9 18.3 138
1000℃ 26.7 18.6 131





機械性能

室溫機械性能

JIS G4902 / NCF 800

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HB)
≧ 205 ≧ 520 ≧ 30 ≦ 182 ≦ 179

ASTM B409 / UNS N08800

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HB)
≧ 205 ≧ 520 ≧ 30 ― ―

EN10095 / 1.4876

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HB)
≧ 170 450-680 ≧ 30 ― ≦ 192

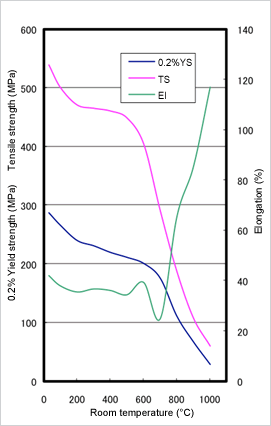

高溫強度

Image: 高溫強度



熱處理

NAS 800與奧氏體不銹鋼一樣，具有奧氏體組織，熱處理也可采用與奧氏體不銹鋼同樣的方式。通?？捎玫臒崽幚矸椒ㄈ缦?。

  • 退火 980～1100℃　急冷
  • 消除應力退火 780～870℃　空冷

朔性加工性

熱加工和冷卻的加工性能與奧氏體鋼大體相同。熱加工溫度為1000～1230℃，簡易加工可在850℃以下進行。但在650～850℃溫度范圍內(nèi)會發(fā)生開裂，請務必避開。冷加工性完全與奧氏體不銹鋼一樣，但加工硬化特性比奧氏體不銹鋼略低。

焊接性

NAS 800的焊接與標準奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。

高溫特性

由于其Ni、Cr含量高，因此在高溫環(huán)境下對氧化以及滲碳的耐受性高，耐氧化性優(yōu)于SUS 310S，甚至接近NAS 600。高溫強度也基本與NAS 600相同。在使用過程中不會析出σ相而導致脆化，廣泛應用于耐熱用材料。

一般在600℃以下溫度范圍內(nèi)使用。若用在更高溫度，且對蠕變性能有要求時，建議使用NAS 800H／NAS 800T。

耐腐蝕性

在硝酸、硝酸和硫酸混合液等氧化性腐蝕環(huán)境，以及蘇打鹽等熔鹽中都具有良好的耐腐蝕性，且對應力腐蝕開裂的敏感性優(yōu)于標準奧氏體不銹鋼。

用途

廣泛應用于覆套式電熱器外套管、熱電偶保護管、熱處理爐、以及在高溫環(huán)境下使用的材料。


關(guān)于奔來

公司新聞

產(chǎn)品中心

服務中心

企業(yè)二維碼
上海奔來金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號：滬ICP備16023899號-1 合作伙伴：上海奔來金屬 上海工商		 網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
