GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

歡迎來到上海奔來金屬材料有限公司 全國熱線:400-658-2728 請登錄 | 免費(fèi)注冊 | 聯(lián)系我們 | 設(shè)為首頁

奔來資訊
產(chǎn)品中心 /page.html

您當(dāng)前位置：首頁 > 產(chǎn)品中心 >>  高溫鎳合金 >>  日本冶金
日本冶金NAS 74N板材、圓棒【NAS74N現(xiàn)貨】
發(fā)布時(shí)間:2024-04-29 19:07:09 | 瀏覽次數(shù)：


NAS 74N的點(diǎn)腐蝕指數(shù)(PRE)高于40，屬于超級雙相不銹鋼，具有極佳的耐腐蝕性和強(qiáng)度特性。與UNS S32205、SUS 329J3L、SUS 329J4L(NAS 64)相比，具有更佳的耐局部腐蝕性，可用于化工成套設(shè)備、海水淡化成套設(shè)備等。本公司可供合金現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

上海奔來金屬報(bào)價(jià)

化學(xué)成分

UNS S32750

  C Si Mn P S Ni Cr Mo N Cu
最小 ― ― ― ― ― 6.0 24.0 3.0 0.24 ―
最大 0.030 0.80 1.20 0.035 0.020 8.0 26.0 5.0 0.32 0.50

EN 1.4410 *

  C Si Mn P S Ni Cr Mo N Cu
最小 ― ― ― ― ― 6.0 24.0 3.0 0.24 ―
最大 0.030 1.00 2.00 0.035 0.015 8.0 26.0 4.5 0.35 ―

* EN 10088-2



物理性能

比熱(J/kg?K) 453
電阻率(μΩ?cm) 83.0
熱傳導(dǎo)率(W/m?K) 12.3
平均熱膨脹系數(shù)(10-6/℃) 30–100℃ 13.4
30–200℃ 13.7
30–300℃ 13.8
30–400℃ 14.0
縱向彈性模量(MPa) 19.7 x 104
強(qiáng)磁性 有
熔點(diǎn)(℃) 1390-1455



機(jī)械性能

室溫機(jī)械性能

UNS S32750

0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%) 硬度(HB) 沖擊能量
室溫，V型缺口，實(shí)際尺寸(J)
≧ 550 ≧ 795 ≧ 15 ≦ 310 ― ―

EN 1.4410 *

0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%) 硬度(HB) 沖擊能量
室溫，V型缺口，實(shí)際尺寸(J)
≧ 530 730-930 ≧ 20 ― ≧ 100 (long) ≧ 60 (tr)

* EN 10088-2 熱軋板

  0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%) 硬度(HB) 沖擊能量
室溫，V型缺口，實(shí)際尺寸(J)
熱軋板 20mmt 588 849 38 235 298 298
熱軋板 8mmt 655 880 37 255 ― ―

高溫強(qiáng)度

溫度(℃) 0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%)
100 530 789 33
150 509 774 31
200 470 751 31
250 465 761 29
300 457 775 27
350 458 775 26
400 440 758 29

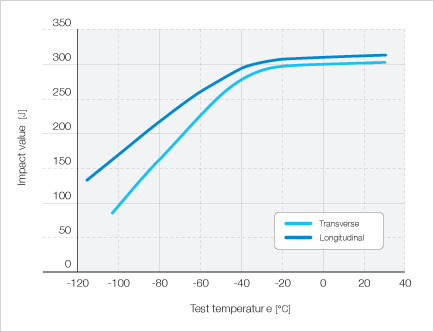

沖擊值

Image: 沖擊值



耐腐蝕性

與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)、NAS 64等雙相不銹鋼相比，NAS 74N具有更佳的耐局部腐蝕性(耐點(diǎn)腐蝕性、耐縫隙腐蝕性)和耐酸腐蝕性。

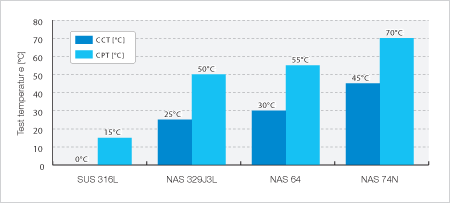

耐點(diǎn)腐蝕性能和耐縫隙腐蝕性能

Image: 耐點(diǎn)腐蝕性能和耐縫隙腐蝕性能

耐酸腐蝕性能

對各種酸的耐腐蝕性(試驗(yàn)時(shí)間：24小時(shí))

  濃度 溫度 腐蝕速度(CPT)
NAS 74N NAS 64 NAS 329J3L SUS 316L
H2SO4 10% 沸騰 2.25 3.64 3.70 19.70
HCl 1% 沸騰 0.02 0.03 5.41 6.94
HNO3 60% 沸騰 0.06 0.08 0.11 0.17
H3PO4 80% 沸騰 2.83 4.99 5.52 25.00
CH3COOH 80% 沸騰 < 0.01 < 0.01 < 0.01 < 0.01

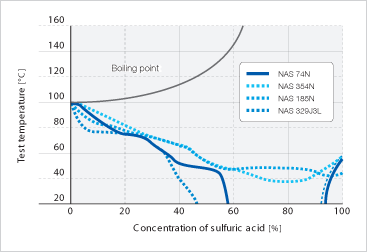

硫酸中的等腐蝕曲線(腐蝕速度< 0.1mm/y)

Image: 硫酸中的等腐蝕曲線(腐蝕速度＜0.1mm/y)



朔性加工性

由于與SUS 304相比屈服強(qiáng)度高、延伸率小，在冷加工時(shí)應(yīng)加以注意。

焊接性

請將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預(yù)熱。請使用UNS S32750專用焊料。

熱處理

固溶處理溫度為1080℃～1120℃，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時(shí)間。

酸洗

酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，NAS 74N的氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸泡，或者如有可能對其進(jìn)行噴丸處理則更加有效。

用途

化工設(shè)備、化學(xué)品船、海水淡化設(shè)備、海水泵等。


關(guān)于奔來

公司新聞

產(chǎn)品中心

服務(wù)中心

企業(yè)二維碼
上海奔來金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號：滬ICP備16023899號-1 合作伙伴：上海奔來金屬 上海工商		 網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
