組織

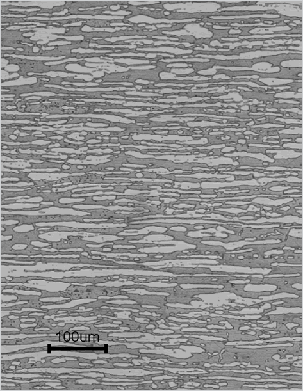

金相組織為含40～50%鐵素體的奧氏體-鐵素體雙相組織。(灰色部分為鐵素體相，白色部分為奧氏體相)
光學(xué)顯微鏡組織(16mmt熱軋板)
耐腐蝕性
與SUS 304和SUS 316L等普通奧氏體不銹鋼相比，NAS 329J3L具有極佳的耐局部腐蝕性(耐點腐蝕性、耐抗縫隙腐蝕性、耐抗應(yīng)力腐蝕開裂性)。在耐酸腐蝕性能方面，在低濃度區(qū)間呈現(xiàn)良好的耐腐蝕性。

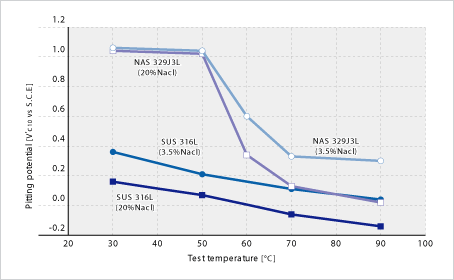

耐點腐蝕性能和耐縫隙腐蝕性能
|
鋼種
|
臨界點腐蝕溫度 (℃)
|
臨界縫隙腐蝕溫度 (℃)
|
|
NAS 329J3L
|
50
|
25
|
|
SUS 316L
|
10
|
0℃以下
|
臨界點腐蝕溫度和臨界縫隙腐蝕溫度
試驗條件：ASTM G48 method D in 6% FeCl3 + 1% HCl，試驗時間：72小時
耐應(yīng)力腐蝕開裂性能
|
鋼種
|
試驗條件
|
20%
108℃
|
25%
110℃
|
30%
115℃
|
42%
142℃
|
|
NAS 329J3L
|
○
|
○
|
×
|
×
|
|
SUS 304
|
×
|
×
|
×
|
×
|
|
SUS 316L
|
○
|
×
|
×
|
×
|
試驗方法：U型彎曲試樣，沸騰20～42%MgCl2 水溶液，試驗時間：300小時
○：未開裂
×：腐蝕開裂
耐酸腐蝕性能
|
鋼種
|
試驗條件
|
|
硫酸 80℃
|
鹽酸 80℃
|
|
5%
|
10%
|
20%
|
40%
|
60%
|
80%
|
0.1%
|
1.0%
|
2.0%
|
3.0%
|
|
NAS 329J3L
|
< 0.1
|
0.1
|
3.3
|
250.5
|
263.1
|
90.4
|
< 0.1
|
< 0.1
|
19.0
|
51.5
|
|
SUS 316L
|
1.1
|
2.9
|
20.1
|
291.3
|
72.0
|
11.1
|
< 0.1
|
2.5
|
6.7
|
13.5
|
朔性加工性
在1150～950℃溫度范圍內(nèi)NAS 329J3L的強度與SUS 430相當(dāng)。而溫度低于900℃時，強度會急劇上升，所以應(yīng)加以注意。熱加工后，必須進行固溶處理。
由于與SUS 304相比屈服強度高，延伸率小，在冷加工時請加以注意。
焊接性
NAS 329J3L的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。
焊條要使用329J3L專用焊料，無需進行預(yù)熱和后熱。
熱處理
固溶處理溫度為1020～1100℃，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時間。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，NAS 329J3L的氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸泡，或者如有可能對其進行噴丸處理則更加有效。
用途
廣泛用作化學(xué)裝置用材料。也可應(yīng)用于海水淡化成套設(shè)備、海水泵等海水環(huán)境，造紙成套設(shè)備、化學(xué)品油輪、排煙脫硫裝置等，以及強度和耐腐蝕性要求較高的橋梁等。
