耐腐蝕性
NAS 255NM含高濃度Cr、Mo以及N，在氯化物環(huán)境下，也具有極高的耐點腐蝕性能、耐間隙腐蝕性能。在現(xiàn)有雙相不銹鋼難以維持的腐蝕環(huán)境下，NAS 255NM也可發(fā)揮出良好的耐腐蝕性。

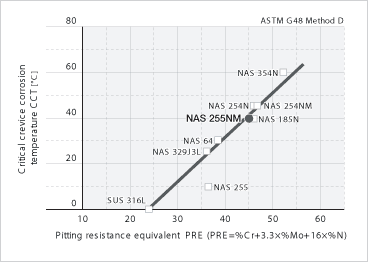

耐點腐蝕性能和耐間隙腐蝕性能
朔性加工性
冷加工與熱加工處理與SUS 304、SUS 316等標準奧氏體不銹鋼大體相同，但由于其強度較高，在冷加工和熱加工時都應(yīng)加以注意。
焊接性
NAS 255NM的焊接與標準奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊料請使用哈氏®合金C系列。無需進行預(yù)熱和后熱。
切削性
由于Ni含量較高，NAS 255NM的切削性不如普通奧氏體不銹鋼，但優(yōu)于鎳基合金。切削請盡量使用超硬合金工具，將推進速度調(diào)慢，切削深度取大為上策。
熱處理
NAS 255NM為奧氏體不銹鋼，熱處理可采用與標準奧氏體不銹鋼同樣的方式。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于NAS 255NM耐腐蝕性比SUS 304高，氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸漬，或者如有可能對其進行噴丸(噴射金屬微粒)處理則更加有效。
