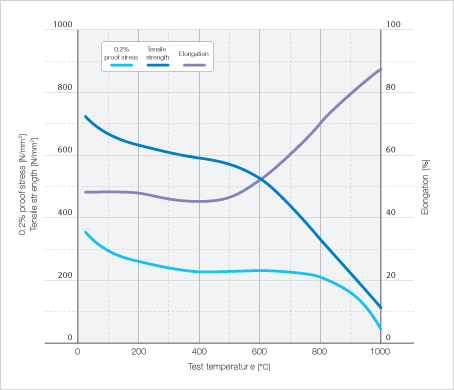

耐腐蝕性
由于其Cr、Mo含量高，在高濃度氯離子環(huán)境下耐點腐蝕性能、抗縫隙腐蝕性能極高。

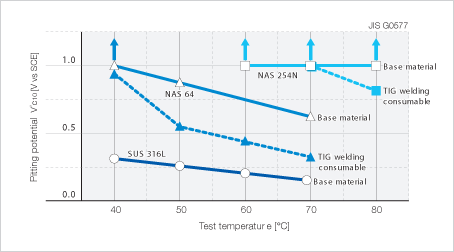

耐點腐蝕性能
抗應(yīng)力腐蝕開裂性
|
條件
|
有無發(fā)生開裂
|
|
MgCl2
|
30% Boil, 300hr
|
NO SCC
|
|
35% Boil, 300hr
|
NO SCC
|
|
42% Boil, 300hr
|
SCC
|
|
20%NaCl + 1%Na2Cr-2O7 . 2H2O, 300hr Temp.105℃
|
NO SCC
|
耐氣候性
大氣曝露試驗數(shù)據(jù)(曝露時間2年)
|
合金
|
PRE
|
內(nèi)陸地區(qū)
(枚方)
|
城市住宅區(qū)
(東京)
|
沿岸清凈地區(qū)
(外房)
|
臨海工業(yè)區(qū)
(川崎)
|
海洋環(huán)境
(海水飛濺區(qū))
|
|
SUS 304
|
18
|
○
|
△
|
×
|
×
|
×
|
|
SUS 316
|
24
|
○
|
○
|
×
|
×
|
×
|
|
NAS 64
|
38
|
○
|
○
|
○
|
○
|
△
|
|
NAS 254N
|
44
|
○
|
○
|
○
|
○
|
○
|
* PRE(點腐蝕指數(shù)) = %Cr + 3.3 x %Mo + 16 x %N
○：無生銹
△：生銹 最大坑點深度 ? 15 μm
×：生銹 最大坑點深度 > 15 μm
朔性加工性
冷加工和熱加工特性與SUS 304、SUS 316等奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時都應(yīng)加以注意。
焊接性
NAS 254N的焊接與普通奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接等。但焊接材料請使用哈氏®合金C系列。
切削性
由于Ni含量較高，NAS 254N的切削性比奧氏體不銹鋼低，但比鎳基合金高。切削工具請盡量使用超硬工具，將供給速度調(diào)慢，切削深度取大為上策。
熱處理
NAS 254N為奧氏體系列不銹鋼，熱處理可與標(biāo)準(zhǔn)奧氏體不銹鋼相同。通常采用的熱處理條件如下。
-
固溶處理 1125～1175℃ 水冷
-
消除應(yīng)力熱處理 450～550℃ 空冷
酸洗
酸洗使用硝酸和氫氟酸混合液。由于NAS 254N的耐腐蝕性比304高，氧化皮會稍難以去除。因此，可在酸洗前進(jìn)行短時間堿浸漬，或者如有可能對其進(jìn)行噴丸處理則更加有效。
