耐腐蝕性
NAS 335X含有大量Ni，并且添加了Mo、Cu，因而具有極高的耐硫酸性。同時(shí)，由于其控制了碳含量，并添加了Nb，因此還具有極佳的耐晶粒間腐蝕性能。

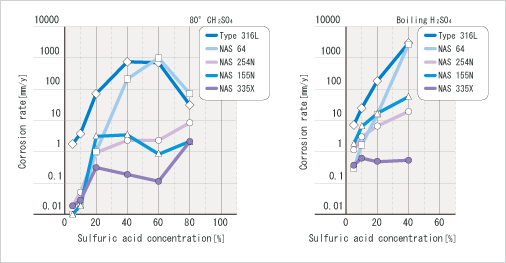

80℃硫酸浸泡試驗(yàn)中的濃度與腐蝕速度的關(guān)系
沸騰硫酸浸泡試驗(yàn)中的濃度與腐蝕速度的關(guān)系
80℃硫酸浸漬試驗(yàn)結(jié)果
|
硫酸濃度
|
5%
|
10%
|
20%
|
40%
|
60%
|
80%
|
|
NAS 335X
|
0.02 mm/y
|
0.03 mm/y
|
0.32 mm/y
|
0.17 mm/y
|
0.09 mm/y
|
2.54 mm/y
|
|
SUS 316L
|
1.67 mm/y
|
4.69 mm/y
|
71.91 mm/y
|
764.93 mm/y
|
704.46 mm/y
|
33.74 mm/y
|
|
NAS 64
|
0.01 mm/y
|
0.02 mm/y
|
1.07 mm/y
|
191.92 mm/y
|
1053.96 mm/y
|
60.72 mm/y
|
|
NAS 254N
|
0.02 mm/y
|
0.05 mm/y
|
1.02 mm/y
|
2.11 mm/y
|
2.16 mm/y
|
7.76 mm/y
|
|
NAS 155N
|
0.01 mm/y
|
0.02 mm/y
|
2.68 mm/y
|
3.2 mm/y
|
0.79 mm/y
|
2.71 mm/y
|
代表鋼種在硫酸沸騰條件下的浸泡試驗(yàn)結(jié)果
|
硫酸濃度
|
5%
|
10%
|
20%
|
40%
|
|
NAS 335X
|
0.44 mm/y
|
0.68 mm/y
|
0.54 mm/y
|
0.67 mm/y
|
|
SUS 316L
|
8.19 mm/y
|
24.61 mm/y
|
178.91 mm/y
|
3128.53 mm/y
|
|
NAS 64
|
0.35 mm/y
|
1.65 mm/y
|
17.68 mm/y
|
2828.85 mm/y
|
|
NAS 254N
|
1.17 mm/y
|
3.3 mm/y
|
7.9 mm/y
|
24.65 mm/y
|
|
NAS 155N
|
2.11 mm/y
|
7.74 mm/y
|
19.65 mm/y
|
67.62 mm/y
|
晶間腐蝕試驗(yàn)結(jié)果
|
試驗(yàn)項(xiàng)目
|
試驗(yàn)結(jié)果
|
|
NAS 335X
|
SUS 316L
|
|
ASTM G28 Method A
|
0.32 mm/y
|
―
|
|
ASTM A262 Practice B
|
0.42 mm/y
|
2.02 mm/y
|
|
ASTM A262 Practice E
|
未開裂
|
未開裂
|

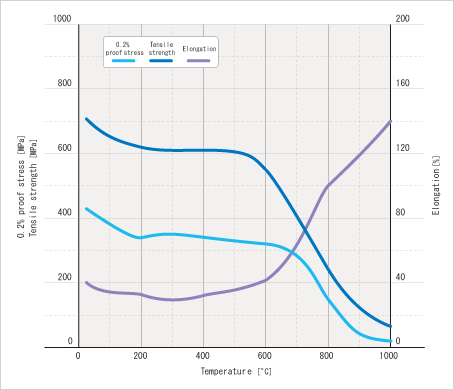

焊接性
焊接與準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接及手工電弧焊，由于其含Nb，因此我們建議盡量減少進(jìn)行熱處理。焊料請(qǐng)使用ER320、ER320LR。
切削性
切削性與標(biāo)準(zhǔn)奧氏體不銹鋼大體相同。切削請(qǐng)使用高速鋼工具或超硬合金工具，將推進(jìn)速度調(diào)慢，加大切削深度為上策。
熱處理
穩(wěn)定熱處理?xiàng)l件為925～1010℃（ASTM A480/A480M規(guī)定條件），熱處理后必須急冷。
酸洗
酸洗使用硝酸和氟化氫混合液，酸洗條件與SUS 304相同。
用途
硫酸設(shè)備、各種化學(xué)及石油化學(xué)設(shè)備
