耐腐蝕性
對于點腐蝕、應力腐蝕開裂等局部腐蝕具有優(yōu)異的耐腐蝕性，可應用在SUS 316L無法承受的環(huán)境中。與SUS 329J1相比，耐點腐蝕性能高出1倍以上，尤其在抗縫隙腐蝕性能方面優(yōu)勢更為突出。
耐點腐蝕性能

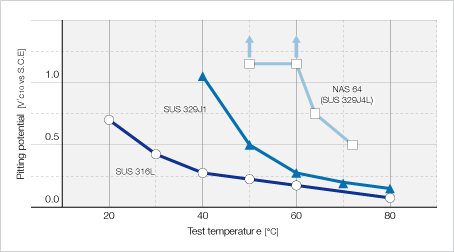

點蝕電位的溫度依存性(4%NaCl，吹氬脫氣)
|
試驗
|
耐點腐蝕性能
|
|
鋼種
|
V'c10 70℃ 3.5% NaCl
(V'c10 vs SCE)
|
10%FeCl3 . 6H2O 40℃ 4hr
(g/m2/h)
|
|
SUS 329J4L焊接材料/母材
|
0.39 / 0.68
|
< 0.1
|
|
SUS 329J1 耐點腐蝕性能
|
0.14 / 0.26
|
1.0-5.0
|
耐應力腐蝕開裂性能
|
試驗條件
|
20% NaCl+ (107℃)
|
1130 ppm Cl-250℃
|
|
鋼種
|
―
|
1% NaO2
|
1/4% CrCl3
|
1% Na2Cr2O7?2H2O
|
|
SUS 304
|
××
(2/2)
|
×
(2/3)
|
××
(3/3)
|
××
(3/3)
|
××
(2/2)
|
|
SUS 316
|
○
(0/2)
|
×
(1/3)
|
×
(1/3)
|
××
(3/3)
|
―
―
|
|
SUS 329J4L
|
○
(2/2)
|
○
(2/3)
|
○
(3/3)
|
○
(3/3)
|
○
(2/2)
|
|
SUS 329J1
|
○
(0/2)
|
○
(0/2)
|
○
(0/2)
|
○
(0/3)
|
―
―
|
試驗方法：U型彎曲試樣。試驗時間：240～300小時，但NAS 64為336小時
××：全部開裂
×：部分開裂
○：未開裂
括號內數值為開裂試樣數/試驗試樣數
耐酸腐蝕性能
|
形狀
|
試驗條件
|
|
5% 硫酸 沸騰 6hr
|
1% HCl 沸騰 6hr
|
49%P2O5, 0.5%F-5%H2SO4, 0.05%Cl-1.0%e3+, 80℃
|
|
SUS 329J4L冷軋板(2.0mm)
|
0.36
|
< 0.1
|
< 0.1
|
|
NAS 64 熱軋板(10.0mm)
|
0.53
|
< 0.1
|
―
|
|
SUS 316L
|
4.50
|
46.7
|
95.8
|
|
SUS 329J1 冷軋板(2.0mm)
|
1.26
|
< 0.1
|
―
|
朔性加工性
在1150～950℃溫度范圍內SUS 329J4L的強度與SUS 430相當。而溫度低于900℃時，強度會急劇上升，所以應加以注意。熱加工后，必須進行固溶處理。由于與SUS 304相比屈服強度高，延伸率小，在冷加工時請加以注意。
焊接性
SUS 329J4L的焊接與標準奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。焊條要使用SUS 329J4L用焊條，無需進行預熱和后熱。
熱處理
SUS 329J4L不會因熱處理而出現(xiàn)硬化。固溶處理溫度為1050～1080℃，加熱后必須急冷。冷卻速度應盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時間。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于SUS 329J4L耐腐蝕性比304高，氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸泡，或者如有可能對其進行噴丸處理則更加有效。
用途
SUS 329J4L作為用途廣泛的化學裝置用材料，適合應用于各種防污染、石化、纖維、海水處理等設備中SUS 316無法使用的地方。由于其強度高，也可用于水閘門、油井管、地熱發(fā)電等設備中同時對機械強度和耐腐蝕性要求較高的惡劣環(huán)境
上海奔來【BENLAI】為了滿足客戶高質量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質量管理系統(tǒng)通過了ISO9001:2000認證。
