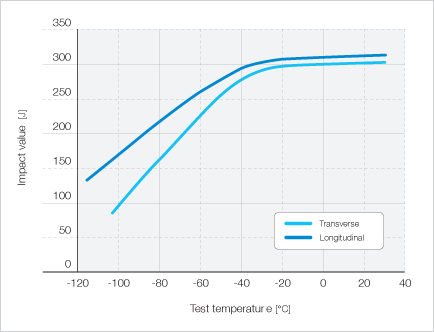

耐腐蝕性
與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)、NAS 64等雙相不銹鋼相比，S32750具有更佳的耐局部腐蝕性(耐點腐蝕性、耐縫隙腐蝕性)和耐酸腐蝕性。

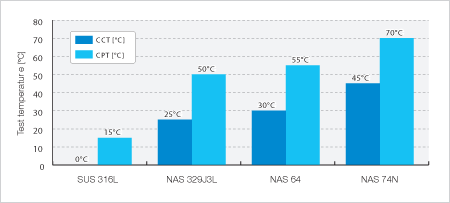

耐點腐蝕性能和耐縫隙腐蝕性能
耐酸腐蝕性能
對各種酸的耐腐蝕性(試驗時間：24小時)
|
|
濃度
|
溫度
|
腐蝕速度(CPT)
|
|
S32750
|
NAS 64
|
NAS 329J3L
|
SUS 316L
|
|
H2SO4
|
10%
|
沸騰
|
2.25
|
3.64
|
3.70
|
19.70
|
|
HCl
|
1%
|
沸騰
|
0.02
|
0.03
|
5.41
|
6.94
|
|
HNO3
|
60%
|
沸騰
|
0.06
|
0.08
|
0.11
|
0.17
|
|
H3PO4
|
80%
|
沸騰
|
2.83
|
4.99
|
5.52
|
25.00
|
|
CH3COOH
|
80%
|
沸騰
|
< 0.01
|
< 0.01
|
< 0.01
|
< 0.01
|

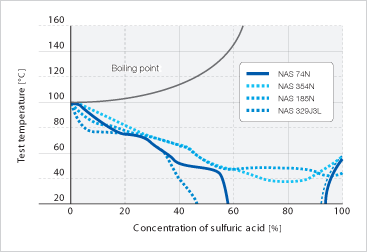

硫酸中的等腐蝕曲線(腐蝕速度< 0.1mm/y)
朔性加工性
由于與SUS 304相比屈服強度高、延伸率小，在冷加工時應(yīng)加以注意。
焊接性
請將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預(yù)熱。請使用UNS S32750專用焊料。
熱處理
固溶處理溫度為1080℃～1120℃，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時間。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，S32750的氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸泡，或者如有可能對其進行噴丸處理則更加有效。
用途
化工設(shè)備、化學(xué)品船、海水淡化設(shè)備、海水泵等。
上海奔來【BENLAI】為了滿足客戶高質(zhì)量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認證。
