GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

1.4501物理性能

比熱(J/kg?K)		460
電阻率(μΩ?cm)		90.0
熱傳導率(W/m?K)		12.8
平均熱膨脹系數(shù)(10-6/℃)	20–100℃	13.5
	20–200℃	13.8
	20–300℃	13.8
	20–400℃	14.0
縱向彈性模量(MPa)		19.0 x 104
強磁性		Yes
熔點(℃)		1400-1450





1.4501機械性能

室溫機械性能

UNS S32760

0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實際尺寸(J)
≧ 550	≧ 750	≧ 25	≦ 270	―	―

EN 1.4501

0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實際尺寸(J)
≧ 530	730-930	≧ 25	―	≧ 100 (long)	≧ 60 (tr)

示例

	0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實際尺寸(J)
熱軋板 20mmt	583	834	36	243	295	290
熱軋板 8mmt	616	852	35	243	―	―

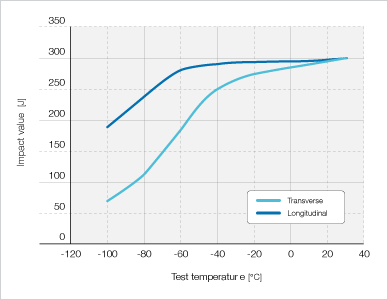

沖擊值



1.4501耐腐蝕性

與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)、NAS 64等雙相不銹鋼相比，EN 1.4501具有更佳的耐局部腐蝕性(耐點腐蝕性、抗縫隙腐蝕性)和耐酸腐蝕性。

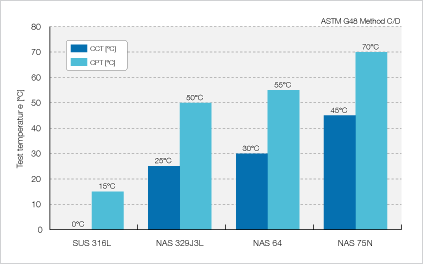

耐點腐蝕性能和耐縫隙腐蝕性能

耐酸腐蝕性能

對各種酸的耐腐蝕性(試驗時間：24小時)

	濃度	溫度	腐蝕速度(CPT)
			EN 1.4501	NAS 64	NAS 329J3L	SUS 316L
H2SO4	10%	沸騰	1.45	3.64	3.70	19.70
HCl	1%	沸騰	0.01	0.03	5.41	6.94
HNO3	60%	沸騰	0.06	0.08	0.11	0.17
H3PO4	80%	沸騰	3.90	4.99	5.52	25.00
CH3COOH	80%	沸騰	< 0.01	< 0.01	< 0.01	< 0.01



1.4501朔性加工性

由于與SUS 304相比屈服強度、延伸率小，在冷加工時應加以注意。

1.4501焊接性

請將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預熱。請使用EN 1.4501專用焊料。

1.4501熱處理

固溶處理溫度為1080℃～1120℃(要求符合ASTM標準時，1100℃以上)，熱處理后必須急冷。冷卻速度應盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時間。

1.4501酸洗

酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，EN 1.4501的氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸泡，或者如有可能對其進行噴丸處理則更加有效。

1.4501用途

化工設(shè)備、化學品船、海水淡化設(shè)備、海水泵等。

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認證。
