GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

歡迎來到上海奔來金屬材料有限公司 全國熱線:400-658-2728 請登錄 | 免費注冊 | 聯(lián)系我們 | 設(shè)為首頁

奔來資訊
公司新聞 /page.html

您當(dāng)前位置：首頁 > 公司新聞 >>  產(chǎn)品技術(shù)
N06022-高耐蝕不銹鋼?合金N06022
發(fā)布時間:2023-08-08 16:24:42 | 瀏覽次數(shù)：


N06022、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

上海奔來金屬報價

N06022與Hastelloy® C-22®相匹敵的合金——是具有極高耐腐蝕性的Ni-Cr-Mo合金。在氧化性、還原性環(huán)境下均具有極佳的耐點腐蝕性能、抗縫隙腐蝕性能、抗應(yīng)力腐蝕開裂性能。廣泛應(yīng)用于排煙脫硫裝置、造紙工藝設(shè)備以及廢棄物處理工藝設(shè)備等惡劣環(huán)境。



化學(xué)成分

UNS N06022

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 20.0 12.5 2.0 ― 2.5 ―
最大 0.015 0.08 0.50 0.02 0.02 殘 22.5 14.5 6.0 2.5 3.5 0.35




物理性能

比熱(J/kg?K) 440
電阻率(μΩ?cm) 1114.0
熱傳導(dǎo)率(W/m?K) 10.6
熱擴散率(m2/s) 2.8 x 10-6
平均熱膨脹系數(shù)(10-6/℃) 20–100℃ 12.4
20–200℃ 12.4
20–300℃ 12.6
20–400℃ 13.1
20–500℃ 13.7
縱向彈性模量(MPa) 20.4 x 104
剛性模量(MPa) 78.8 x 104
強磁性 無
熔點(℃) 1325-1372



機械性能

NW 6022

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 310 ≧ 690 ≧ 45 ―

UNS N06022

0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 310 ≧ 690 ≧ 45 ≦ 100

示例

  0.2%屈服強度
(N/mm2) 		抗拉強度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
熱軋鋼材 12mmt 367 744 73 84
冷軋鋼材 8mmt 365 752 69 84
冷軋鋼材 3mmt 383 782 57 86



耐腐蝕性

耐點腐蝕性能

合金 臨界點腐蝕溫度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
N06022 > 120℃ > 120℃
NAS NW276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗縫隙腐蝕性能

合金 臨界縫隙腐蝕溫度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
N06022 > 100℃ 110℃
NAS NW276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

試驗條件：

  • 1) ASTM G48 方法C：試驗時間72小時
  • 2) ASTM G48 方法D：試驗時間72小時，使用多齒夾子形成縫隙
  • 3) Green death 溶液浸泡：試驗時間24小時，試驗溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，縫隙腐蝕試驗使用多齒夾子形成縫隙

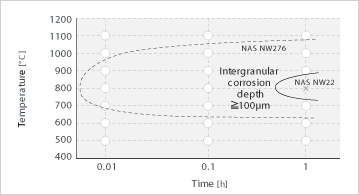

耐晶間界腐蝕性

Image: 耐晶間界腐蝕性

試驗條件：

ASTM G28 方法A
試驗時間24小時，沸騰50%H2SO4-Fe2SO4)3水溶液

耐酸腐蝕性能

試液 溫度
(℃) 		濃度
(%) 		腐蝕速度(g/m2?hr)
N06022 NAS NW276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.01 0.02 0.02 0.00 1.10
10 0.02 0.03 0.02 0.14 2.92
20 0.02 0.04 1.16 3.33 20.1
40 0.04 0.06 1.78 250.5 291.3
60 0.47 0.08 1.86 263.1 72.0
80 0.34 0.03 2.82 90.4 11.1
沸騰 5 0.14 0.10 1.43 0.61 5.45
10 0.25 0.16 2.49 3.30 18.0
20 0.72 0.33 6.18 76.2 108.7
40 3.24 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.00 0.01
1.0 0.00 0.02 0.00 0.01 2.45
2.0 0.01 0.03 3.15 19.0 6.66
3.0 0.03 0.33 12.8 51.5 13.6
沸騰 0.1 0.00 0.00 0.00 0.00 0.01
1.0 0.13 0.23 0.13 4.82 6.32
2.0 1.32 0.91 27.8 56.7 33.6
3.0 3.63 1.64 54.2 145.2 69.1

試驗條件：試驗時間24小時

腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] N06022：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級奧氏體不銹鋼)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)

抗應(yīng)力腐蝕開裂性能

合金 MgCl2濃度(下段為沸點℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
N06022 ○ ○ ○ ○ ○ ○
NAS NW276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

試驗條件：用沸騰MgCl2水溶液浸泡，試驗時間300小時、使用U型彎曲試樣
○：未開裂
×：應(yīng)力腐蝕開裂



焊接性

可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請使用同質(zhì)金屬的焊料。焊接后不必進行熱處理。

熱處理

固溶處理溫度為1150～1170℃，熱處理后必須急冷。

用途

醫(yī)藥成套設(shè)備、半導(dǎo)體制造裝置、各種化工成套設(shè)備、排煙脫硫裝置



上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認證。








關(guān)于奔來

公司新聞

產(chǎn)品中心

服務(wù)中心

企業(yè)二維碼
上海奔來金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號：滬ICP備16023899號-1 合作伙伴：上海奔來金屬 上海工商		 網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
