GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

歡迎來(lái)到上海奔來(lái)金屬材料有限公司 全國(guó)熱線:400-658-2728 請(qǐng)登錄 | 免費(fèi)注冊(cè) | 聯(lián)系我們 | 設(shè)為首頁(yè)

奔來(lái)資訊
公司新聞 /page.html

您當(dāng)前位置：首頁(yè) > 公司新聞 >>  產(chǎn)品技術(shù)
N10276-高耐蝕不銹鋼?合金N10276
發(fā)布時(shí)間:2023-08-08 11:17:44 | 瀏覽次數(shù)：


N10276、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

 上海奔來(lái)金屬報(bào)價(jià)

N10276——與Hastelloy® C-276相匹敵的合金——是為Ni-Cr-Mo合金，在氧化性、還原性環(huán)境下均具有極佳的耐腐蝕性。此合金通過(guò)減少C、Si含量，控制受熱部的抑制熱影響區(qū)碳化物析出，提高了耐腐蝕性?；谶@一特性，廣泛應(yīng)用于化工成套設(shè)備等惡劣環(huán)境。

化學(xué)成分

UNS N10276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 14.5 15.0 4.0 ― 3.0 ―
最大 0.010 0.08 1.0 0.04 0.03 殘 16.5 17.0 7.0 2.5 4.5 0.35




物理性能

比熱(J/kg?K) 436
電阻率(μΩ?cm) 130.0
熱傳導(dǎo)率(W/m?K) 10.8
熱擴(kuò)散率(m2/s) 2.8 x 10-6
平均熱膨脹系數(shù)(10-6/℃) 20–100℃ 12.2
20–200℃ 12.5
20–300℃ 12.9
20–400℃ 13.2
20–500℃ 13.6
縱向彈性模量(MPa) 21.1 x 104
剛性模量(MPa) 80.8 x 104
強(qiáng)磁性 無(wú)
熔點(diǎn)(℃) 1325-1369



機(jī)械性能

NW0276

0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 275 ≧ 690 ≧ 40 ―

UNS N10276

0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 283 ≧ 690 ≧ 40 ≦ (100)

示例

  0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
熱軋鋼材 14mmt 372 763 71 83
冷軋鋼材 12mmt 319 738 76 83
冷軋鋼材 2mmt 366 785 61 86



耐腐蝕性

耐點(diǎn)腐蝕性能

合金 臨界點(diǎn)腐蝕溫度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
N10276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗縫隙腐蝕性能

合金 臨界點(diǎn)腐蝕溫度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
N10276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

試驗(yàn)條件：

  • 1) ASTM G48 方法C：試驗(yàn)時(shí)間72小時(shí)
  • 2) ASTM G48 方法D：試驗(yàn)時(shí)間72小時(shí)，使用多齒夾子形成縫隙
  • 3) Green death 溶液浸泡：試驗(yàn)時(shí)間24小時(shí)，試驗(yàn)溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，縫隙腐蝕試驗(yàn)使用多齒夾子形成縫隙

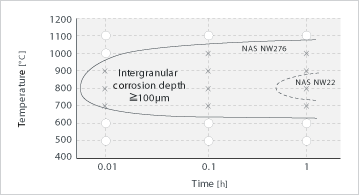

耐晶間界腐蝕性

Image: 耐晶間界腐蝕性

試驗(yàn)條件：ASTM G28 方法A
試驗(yàn)時(shí)間24小時(shí)，沸騰50%H2SO4 - Fe2 (SO4)3水溶液

耐酸腐蝕性能

試液 溫度
(℃) 		濃度
(%) 		腐蝕速度(g/m2?hr)
N10276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.02 0.02 0.00 1.10
10 0.03 0.02 0.14 2.92
20 0.04 1.16 3.33 20.1
40 0.06 1.78 250.5 291.3
60 0.08 1.86 263.1 72.0
80 0.03 2.82 90.4 11.1
沸騰 5 0.10 1.43 0.61 5.45
10 0.16 2.49 3.30 18.0
20 0.33 6.18 76.2 108.7
40 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.01
1.0 0.02 0.00 0.01 2.45
2.0 0.03 3.15 19.0 6.66
3.0 0.33 12.8 51.5 13.6
沸騰 0.1 0.00 0.00 0.00 0.01
1.0 0.23 0.13 4.82 6.32
2.0 0.91 27.8 56.7 33.6
3.0 1.64 54.2 145.2 69.1

試驗(yàn)條件：試驗(yàn)時(shí)間24小時(shí)

腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] N10276：8.90g/cm3, NAS 254N：8.06g/cm3, NAS 329J3L：7.80g/cm3, SUS 316L：7.98g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級(jí)奧氏體不銹鋼)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)

抗應(yīng)力腐蝕開裂性能

合金 MgCl2濃度(下段為沸點(diǎn)℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
N10276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

試驗(yàn)條件：
用沸騰MgCl2水溶液浸泡，試驗(yàn)時(shí)間300小時(shí)、使用U型彎曲試樣
○：未開裂
×：應(yīng)力腐蝕開裂



焊接性

可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請(qǐng)使用同質(zhì)金屬的焊料。焊接后不必進(jìn)行熱處理。

熱處理

固溶處理溫度為1150～1170℃，熱處理后必須急冷。

用途

熱交換器、離心分離機(jī)、干燥機(jī)、反應(yīng)槽、制鹽成套設(shè)備、排煙脫硫裝置

上海奔來(lái)【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過(guò)了ISO9001:2000認(rèn)證。




關(guān)于奔來(lái)

公司新聞

產(chǎn)品中心

服務(wù)中心

企業(yè)二維碼
上海奔來(lái)金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號(hào)：滬ICP備16023899號(hào)-1 合作伙伴：上海奔來(lái)金屬 上海工商		 網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
