GOGOGO日本免费观看视频,精品乱码一区内射人妻无码,婷婷五月日韩AV永久免费,挺进朋友人妻雪白的身体韩国电影

歡迎來(lái)到上海奔來(lái)金屬材料有限公司 全國(guó)熱線:400-658-2728 請(qǐng)登錄 | 免費(fèi)注冊(cè) | 聯(lián)系我們 | 設(shè)為首頁(yè)

奔來(lái)資訊
公司新聞 /page.html

您當(dāng)前位置：首頁(yè) > 公司新聞 >>  產(chǎn)品技術(shù)
2.4665-耐熱合金2.4665
發(fā)布時(shí)間:2023-08-08 16:39:41 | 瀏覽次數(shù)：


2.4665、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

上海奔來(lái)金屬報(bào)價(jià)

2.4665——與Hastelloy® X相匹敵的合金——是固溶強(qiáng)化型鎳基耐熱合金，在1200℃高溫下仍具有極高的強(qiáng)度和耐氧化性。由于具有極佳的加工性和焊接性，廣泛用應(yīng)用于燃?xì)鉁u輪構(gòu)件和各種加熱爐部件等。

化學(xué)成分

  C Si Mn P S Ni Cr Mo Co W Fe B
最小 0.05 ― ― ― ― ― 20.5 8.0 0.5 0.2 17.0 ―
最大 0.15 1.0 1.0 0.040 0.030 殘 23.0 10.0 2.5 1.0 20.0 0.010




物理性能

比熱(J/kg?K) 434
電阻率(μΩ?cm) 113
熱傳導(dǎo)率(W/m?K) 10.9
平均熱膨脹系數(shù)(10-6/℃) 25–200℃ 13.9
25–400℃ 14.5
25–600℃ 15.0
25–800℃ 15.9
25–1000℃ 16.7
縱向彈性模量(MPa) 19.5 x 104
強(qiáng)磁性 無(wú)
熔點(diǎn)(℃) 1290-1365



機(jī)械性能

室溫機(jī)械性能

2.4665

0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
≧ 310 ≧ 724 ≧ 35 ― ―



示例

  0.2%屈服強(qiáng)度
(N/mm2) 		抗拉強(qiáng)度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
熱軋板 6mmt 388 772 40 ― 204
冷軋板 1.2mmt 369 777 45 183 ―

沖擊值

  時(shí)效處理?xiàng)l件 試驗(yàn)溫度(℃) 沖擊值(J/cm2)
固溶處理材料 成品狀態(tài) -196 138
-78 162
室溫 184
固溶處理后時(shí)效處理材料 816℃ for 50 hr 室溫 53
816℃ for 150 hr 室溫 45
816℃ for 500 hr 室溫 41

高溫強(qiáng)度

高溫特性

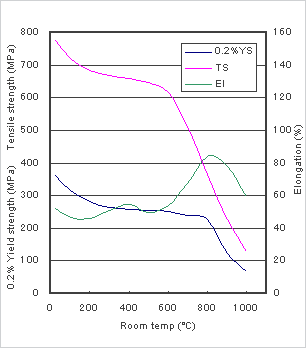

高溫短時(shí)間拉伸試驗(yàn)

Image: 高溫特性

蠕變斷裂試驗(yàn)結(jié)果

2.4665

試驗(yàn)溫度(℃) 試驗(yàn)負(fù)荷(MPa) 斷裂時(shí)間(hr) 斷裂伸長(zhǎng)(%)
816 110 24 8

示例

  試驗(yàn)溫度(℃) 試驗(yàn)負(fù)荷(MPa) 斷裂時(shí)間(hr) 斷裂伸長(zhǎng)(%)
熱軋板 35t 816 110 63 76
熱軋板 12t 816 110 77 97
冷軋板 3t 816 110 93 79
冷軋板 1.2t 816 110 67 74



朔性加工性

可成形性

下表為2.4665(板厚1.5mm，固溶處理，No.2B精加工材料)的可成形性試驗(yàn)結(jié)果。

杯突值(mm) 極限拉伸比
10.3 2.10

可彎曲性

下面為2.4665(板厚3mm，固溶處理，No.28B精加工材料)的彎曲試驗(yàn)結(jié)果。彎曲半徑為 2t(t為公稱板厚)，彎曲角度為180°。

Image: 未開(kāi)裂




熱處理

2.4665的推薦固溶處理溫度為1149℃～1177℃。(1149℃～1177℃為SAE AMS5536中規(guī)定的固溶處理溫度。)
為了抑制析出物生成，熱處理后必須急冷。


朔性加工性

2.4665推薦熱加工溫度范圍為982～1177℃。

2.4665很容易進(jìn)行冷加工。但與標(biāo)準(zhǔn)奧氏體不銹鋼相比，加工時(shí)需要施加更大的力度。

不管是任何加工工藝，為了獲得良好的蠕變性能，加工后必須先進(jìn)行固溶處理然后才能使用。


焊接性

2.4665具有良好的焊接性，與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可進(jìn)行TIG焊接、MIG焊接以及手工電弧焊。


用途

燃?xì)鉁u輪的燃燒缸、補(bǔ)燃器錐管以及其它各種部件、加熱爐的風(fēng)扇、轉(zhuǎn)筒、拖盤、金屬件以及其它各種部件等。

上海奔來(lái)【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過(guò)了ISO9001:2000認(rèn)證。



關(guān)于奔來(lái)

公司新聞

產(chǎn)品中心

服務(wù)中心

企業(yè)二維碼
上海奔來(lái)金屬材料有限公司
Copyright@2003-2016 benlai all rights reserved
備案編號(hào)：滬ICP備16023899號(hào)-1 合作伙伴：上海奔來(lái)金屬 上海工商		 網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
