|
ASP2030是法國埃赫曼集團(tuán)旗下Erasteel高速鋼公司的粉末冶金高速鋼牌號，有時也簡稱為A30。
>>標(biāo)準(zhǔn)與相近商業(yè)牌號
|
AISI
|
EN
|
W.Nr.
|
|
M3:2+Co
|
HS 6-5-3-8
|
1.3244
|
|
Erasteel
|
ASP®2030
|
|
ASSAB
|
VANADIS 30
|
|
B?hler
|
S590
|
|
Crucible
|
CPM Rex 45
|
|
Hitachi
|
HAP40
|
|
DAIDO
|
DAP 540，DEX40
|
|
Sanyo
|
SPM30
|
>>化學(xué)成分
|
C
|
Cr
|
Mo
|
W
|
Co
|
V
|
|
1.28
|
4.2
|
5.0
|
6.4
|
8.5
|
3.1
|
>>交貨硬度
|
狀態(tài)
|
軟退火
|
冷拉
|
冷軋
|
|
硬度HB
|
≤300
|
≤320
|
≤320
|
>>物理性質(zhì)
|
溫度
|
20℃
|
400℃
|
600℃
|
|
密度
g/cm3 [1]
|
8.1
|
7.9
|
7.9
|
|
彈性模量
kN/mm2 [2]
|
240
|
214
|
192
|
|
熱膨脹率
每℃ [2]
|
—
|
11.8×10-6
|
12.3×10-6
|
|
導(dǎo)熱系數(shù)
W/m℃ [2]
|
24
|
28
|
27
|
|
比熱
J/kg℃ [2]
|
420
|
510
|
600
|
[1]=軟退火
[2]=在1180℃下淬火，在560℃回火，3×1小時
>>熱處理
◎在保護(hù)氣體內(nèi)，于850～900℃的溫度下軟退火3小時，然后每小時緩冷10℃至700℃，隨后空冷。
◎在600℃到700℃之間去應(yīng)力約2小時，隨后緩冷至500℃。
◎在保護(hù)氣體內(nèi)淬火，在450～500℃和850～900℃下分兩步預(yù)熱，在所需硬度適宜的溫度下奧氏體化。緩冷至40～50℃。
◎建議在560℃的溫度下回火3次， 每次至少1小時。回火之間，冷卻至室溫（25℃）。

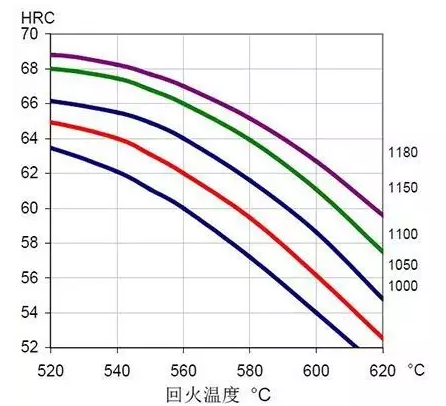

▼ 淬火后的硬度（回火3×1小時）
>>表面處理
ASP2030是PVD（物理涂層）和CVD（化學(xué)涂層）的良好基底材料。如果需要氮化，建議采用2～15μm的滲層厚度，此外如果需要，也可以蒸汽回火。
>>性能與用途
ASP2030的突出特點(diǎn)是具有高耐磨性以及高硬度下高抗壓強(qiáng)度，同時具有良好的整體淬硬性和熱處理尺寸穩(wěn)定性以及極佳的抗回火性能，特別適合應(yīng)用于高負(fù)荷的成形模具以及制作多刀刃的刀具。
|
