ASP2005粉末高速鋼、現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！
化學(xué)成分
ASP 2005是要求高韌性的應(yīng)用的等級。
|
c
|
Cr
|
Mo
|
W
|
Co
|
V
|
|
1.50
|
4.0
|
2.5
|
2.5
|
-
|
4.0
|
硬度狀態(tài)
軟退火最大260HB
最大冷拔310 HB
冷軋最大310 HB
熱處理
在850-900℃的保護(hù)氣氛中軟退火3小時(shí)，然后以10℃/ h緩慢冷卻至700℃，然后空氣冷卻。
在600-700°C下應(yīng)力消除約2小時(shí)，緩慢冷卻至500°C。
在保護(hù)氣氛中硬化，在450-500°C和850-900°C下預(yù)熱兩步，并在適合所選工作硬度的溫度下進(jìn)行奧氏體化。冷卻至40-50°C。
每次在560°C回火三次至少1小時(shí)。在回火之間冷卻至室溫（25°C）。
硬化，淬火和回火3x1小時(shí)后的硬度
|
哈登
字母S
心率變異系數(shù)
|
高速鋼
|
工具鋼
|
|
|
硬化溫度
°c
|
回火溫度°C 3x1標(biāo)準(zhǔn)
|
硬化溫度
°C
|
回火溫度°C 2x2標(biāo)準(zhǔn)
|
|
64
63
|
1180
1140
|
560
560
|
|
|
|
62
61
|
1110
1090
|
560
560
|
1150
1000
|
200
200
|
|
60
59
|
1060
1040
|
560
560
|
1025
1000
|
525
525
|

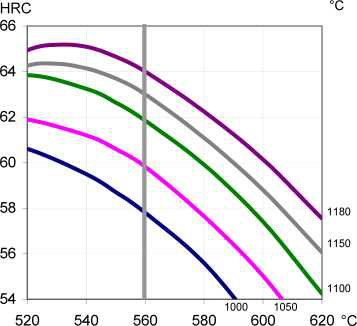

回火硬度
處理
ASP 2005可以按如下方式工作：
加工（磨削，車削，銑削）
拋光
塑料成型
電火花加工
焊接（特殊程序包括預(yù)熱和基材組成的填充材料）。
磨碎
在研磨期間，必須避免表面的局部加熱，這可能改變回火。砂輪制造商可以提供有關(guān)砂輪選擇的建議。
表面處理
鋼種是PVD和CVD涂層的良好基材。如果要求氮化，建議使用2-15克的小區(qū)域。如果需要，鋼種也可以進(jìn)行蒸汽回火。
性能
物理性質(zhì)
|
|
溫度
|
|
20°C
|
400°C
|
600°C
|
|
密度g / cn？⑴
|
7.8
|
7.7
|
7.6
|
|
彈性模量為kN / mm2 （2）
|
220
|
195
|
175
|
|
熱膨脹率
每°C⑵
|
|
12,1x10-6
|
12,7x10$
|
|
導(dǎo)熱系數(shù)
W/m°C (2)
|
24
|
28
|
27
|
|
比熱
J/kg°C
|
420
|
510
|
600
|
（1）=軟退火
f2）=硬化1180°C，回火560°C，3x1小時(shí)

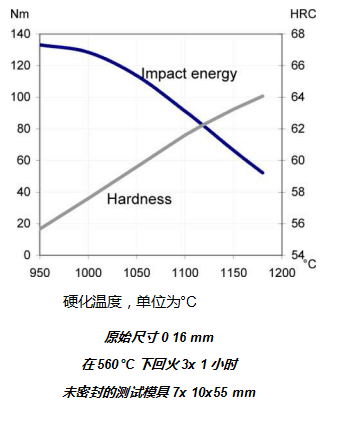

硬化溫度，單位為°C
原始尺寸0 6 mm
在560°C下回火3x 1小時(shí)
試驗(yàn)尺寸0 4.7毫米
Rmb =最大彎曲強(qiáng)度，單位為kN / mm2
Reb =彎曲屈服強(qiáng)度，單位為kN / mm2
TOT。work =以Nm為單位的總工作量
沖擊強(qiáng)度
|
